Quanti circuiti separati servono in casa? La ripartizione che aumenta la sicurezza

Hai rifatto il quadro o stai progettando l’impianto e ti chiedi quanti circuiti separati servono davvero. Domanda giusta: la ripartizione dei circuiti è ciò che decide sicurezza, continuità di servizio e possibilità di crescita smart. Dopo anni a integrare impianti tradizionali e sistemi connessi, ti porto una risposta pratica: meglio qualche linea in più, ben pensata, che una rete unica e fragile.

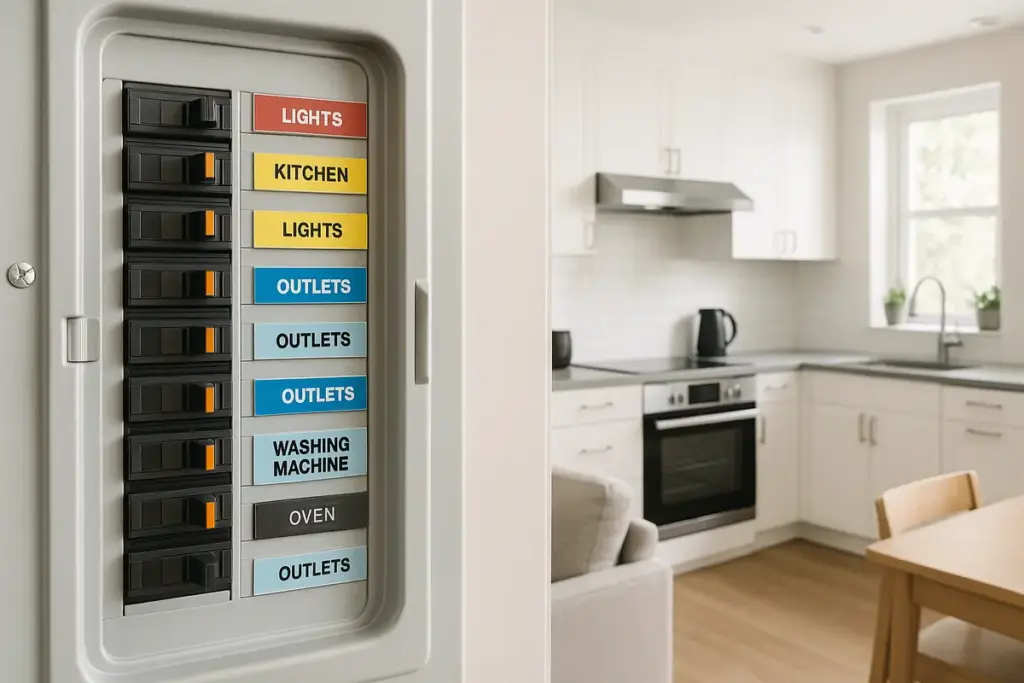

Perché dividere i circuiti: sicurezza e continuità

Separare i circuiti riduce i rischi e limita i disservizi. Se una protezione scatta, non resti al buio in tutta la casa: isolerai solo la zona o l’elettrodomestico interessato. È una questione di qualità dell’abitare, oltre che di sicurezza elettrica.

In più, la suddivisione corretta ti permette di:

Potrebbe interessarti anche

Come riconoscere un impianto elettrico fuori norma: rischi invisibili da eliminare subito“Non si lavora sull’impianto d’agosto”: da dove viene la regola degli elettricistiIstituto di vigilanza o polizia diretta: quale presidio protegge meglio la tua abitazioneDomotica e dichiarazione di conformità: perché il tecnico va coinvolto prima

• Garantire selettività: un guasto fa intervenire l’interruttore giusto, non quello generale.
• Proteggere meglio persone e apparecchi: con differenziali e magnetotermici calibrati per uso e ambiente.
• Monitorare i consumi: se prevedi moduli smart, puoi misurare per circuito e ottimizzare.
• Abilitare scenari domotici: ad esempio, priorità al frigo, distacco automatico carichi non critici quando superi la potenza impegnata.

Quanti circuiti servono davvero?

La norma CEI 64-8 orienta alla suddivisione per usi e ambienti. Senza fare il progettista al posto del tuo elettricista, ti do delle soglie ragionate che funzionano nella pratica.

Monolocale o bilocale (40–70 m²): 6–8 circuiti

• Illuminazione: 1 linea dedicata.
• Prese zona giorno/notte: 1–2 linee separate.
• Cucina: forno dedicato; lavastoviglie dedicata; piano a induzione dedicato (se presente).
• Frigorifero: linea separata consigliata per continuità.
• Bagno: prese bagno su linea dedicata con differenziale adeguato.

Trilocale o appartamento medio (80–120 m²): 10–14 circuiti

• Illuminazione: 2 linee (zona giorno e zona notte).
• Prese: 2–3 linee (giorno, notte, servizi/corridoi).
• Cucina: tre dedicati (forno, lavastoviglie, piano a induzione); frigo su linea a parte.
• Lavanderia: lavatrice e asciugatrice su due linee separate.
• Riscaldamento/raffrescamento: 1–2 linee dedicate (caldaia, pompe di calore o split principali).
• Esterni: prese/illuminazione giardino o balcone su linea separata.
• Rete/IT e domotica: linea dedicata e protetta per router, hub, allarme.

Villetta o appartamento grande (>120 m²): 16–22 circuiti

• Illuminazione: 3 linee (piani/aree).
• Prese: 3–4 linee per zone.
• Cucina: 4 linee (indu zione, forno, lavastoviglie, frigo).
• Lavanderia: lavatrice, asciugatrice, eventuale asciugatrice a pompa di calore su linea separata.
• Climatizzazione e riscaldamento: 2–3 linee (pompa di calore, fan-coil/split per piano, bollitore elettrico se presente).
• Bagni: prese bagno per piano su linee dedicate.
• Esterni e garage: linea prese esterne e linea illuminazione esterna; serranda/automazioni su linea dedicata.
• Wallbox/ricarica EV: linea dedicata con protezioni idonee.
• Fotovoltaico e accumulo: linee e protezioni dedicate secondo progetto.

Queste quantità non sono un dogma: sono una base per discutere col tecnico. La chiave è separare per uso e per criticità.

Criteri di scelta, uno per uno

• Potenza e continuità: elettrodomestici oltre 2 kW meritano una linea dedicata. Piano a induzione: interruttore da 32 A e cavo 6 mm² tipicamente; forno 16–20 A con 2,5–4 mm²; asciugatrice 16 A separata. Il frigo su linea a parte evita di spegnerlo per un guasto alle prese cucina.
• Ambiente umido: prese bagno e lavanderia su linea dedicata con differenziale 30 mA di tipo A o F; apparecchi fissi nelle zone soggette a regole specifiche secondo CEI 64-8.
• Illuminazione vs prese: separa sempre. In caso di guasto prese non resti al buio e viceversa.
• Esterni: linea separata con protezioni dedicate; differenziale 30 mA tipo A, prese IP adeguato, e se il giardino è grande, valuta un sottoquadro.
• HVAC: caldaia tradizionale richiede poca potenza ma conviene una linea dedicata stabile. Pompe di calore e condizionatori vanno su linee dedicate con magnetotermici adeguati alle correnti di spunto.
• Domotica e sicurezza: tieni router, switch, hub e centrali di allarme su linea pulita, magari con piccolo UPS. Così mantieni rete e allarme attivi anche durante interventi su altre linee.
• Veicoli elettrici: linea dedicata dimensionata alla potenza della wallbox; differenziale di tipo B o tipo A con rilevatore di 6 mA DC integrato nella wallbox; sezione cavi e protezioni secondo istruzioni del costruttore.
• Protezione differenziale: evita il solo tipo AC nelle linee con elettronica. Oggi preferisci tipo A per la maggior parte dei circuiti, tipo F per carichi con inverter e motori monofase (lavatrice, pompe di calore compatte), tipo B dove sono presenti correnti DC (EV, alcuni inverter FV). Un differenziale selettivo S da 300 mA a monte può migliorare la selettività verso i 30 mA a valle.
• Magnetotermico o RCBO: se puoi, usa RCBO (magnetotermico differenziale) per ogni linea: massima selettività e diagnosi. In alternativa, gruppi di linee sotto un differenziale 30 mA con magnetotermici separati, ma occhio alle scatti intempestivi.
• Protezione da sovratensioni: inserisci uno SPD Tipo 2 nel quadro; se zona a rischio fulminazioni o con fotovoltaico, valuta coordinamento con Tipo 1/2 secondo progetto.
• Rilevatori di arco (AFDD): consigliati in camere da letto e locali con materiali combustibili: riducono il rischio d’incendio da contatti lenti o cavi danneggiati.
• Sezione cavi: indicazioni tipiche in monofase 230 V: illuminazione 1,5 mm² con magnetotermico 10 A; prese generiche 2,5 mm² con 16 A; elettrodomestici energivori 4–6 mm² con 20–32 A. Verifica sempre caduta di tensione, posa e lunghezza con il tecnico.
• Gestione carichi smart: con un load manager o moduli domotici misuri e, se superi la potenza impegnata, stacchi carichi non prioritari (es. asciugatrice) salvando forno e riscaldamento.

Gli errori più comuni (e come evitarli)

• Fare tutto con due linee: prese e luci insieme portano disservizi a cascata. Separa almeno per funzione.
• Un solo differenziale per tutta la casa: ai primi scatti resti al buio ovunque. Usa più differenziali o, meglio, RCBO per linea.
• Dimenticare frigo e router: mettili su linee dedicate per garantire continuità.
• Sottodimensionare il piano a induzione: cavo e interruttore adeguati, morsetti ben serrati e linea esclusiva.
• Prese esterne sulla stessa linea interna: separa e proteggi con grado IP e differenziale adatto.
• Trascurare la selettività: senza coordinamento tra differenziali e magnetotermici, al guasto scatta “tutto”. Progetta le soglie con criterio.
• Nessun margine per il futuro: prevedi spazi e linee libere in quadro per wallbox, fotovoltaico, pompe di calore o un secondo clima.

Se fossi al posto tuo, farei così

Progetterei il quadro partendo dagli usi critici e dagli ambienti. Separerei luci da prese, dedicherei linee a tutti i grandi elettrodomestici e metterei differenziali tipo A ovunque, con tipo F dove girano motori elettronici. In cima, un differenziale selettivo da 300 mA e uno SPD Tipo 2. Ogni linea, quando possibile, protetta da RCBO. Lasciarei due moduli DIN liberi per futuri upgrade e predisporrei il cavo verso garage/esterno per una wallbox, anche se oggi non ti serve.

Soprattutto, ragionerei sul servizio minimo garantito: frigo, caldaia/pompa di calore, router/allarme devono restare attivi anche se stacchi una zona per manutenzione. Questa è la vera differenza tra un impianto “che funziona” e uno affidabile.

Ultimo ma centrale: affida la realizzazione a un’impresa abilitata secondo DM 37/08. La sicurezza si progetta e si certifica, non si improvvisa.

Checklist operativa

• Elenca gli elettrodomestici energivori: induzione, forno, lavastoviglie, lavatrice, asciugatrice, clima, pompa di calore, wallbox.
• Decidi le zone: luci e prese separate per giorno, notte, servizi; bagni e esterni su linee dedicate.
• Pianifica la continuità: frigo, caldaia e rete/antifurto su linee indipendenti.
• Scegli le protezioni: RCBO per linea se possibile; altrimenti differenziali 30 mA per gruppi omogenei e magnetotermici a valle.
• Tipi di differenziale: A come default; F per motori con inverter; B per EV/FV.
• Dimensiona le sezioni: 1,5 mm² luci (10 A), 2,5 mm² prese (16 A), 4–6 mm² carichi pesanti (20–32 A), verificando caduta di tensione.
• Aggiungi SPD Tipo 2 nel quadro e valuta AFDD nelle camere.
• Prevedi gestione carichi smart e spazio libero in quadro per future espansioni.
• Concorda con l’elettricista la selettività tra protezioni e la documentazione finale.
• Testa gli scatti differenziali e verifica etichette chiare per ogni linea.

Con questa ripartizione ragionata avrai un impianto più sicuro, resiliente e pronto alla domotica. È l’investimento che non si vede ma che ogni giorno fa la differenza.
