Guida ai Portalampada da Incasso Quadri Moderni: Scelta, Installazione e Vantaggi nelle Soluzioni di Illuminazione Domestica

L’illuminazione a incasso con cornice quadrata è una scelta sempre più diffusa nelle ristrutturazioni domestiche. La struttura porta faretto da incasso quadro moderno unisce linee pulite, uniformità luminosa e massima integrazione con cartongesso e controsoffitti. In questa guida metto a terra esperienza di cantiere, criteri tecnici e passaggi pratici per scegliere e installare correttamente portalampada da incasso quadri, evitando gli errori che più spesso vedo nelle case dei clienti.

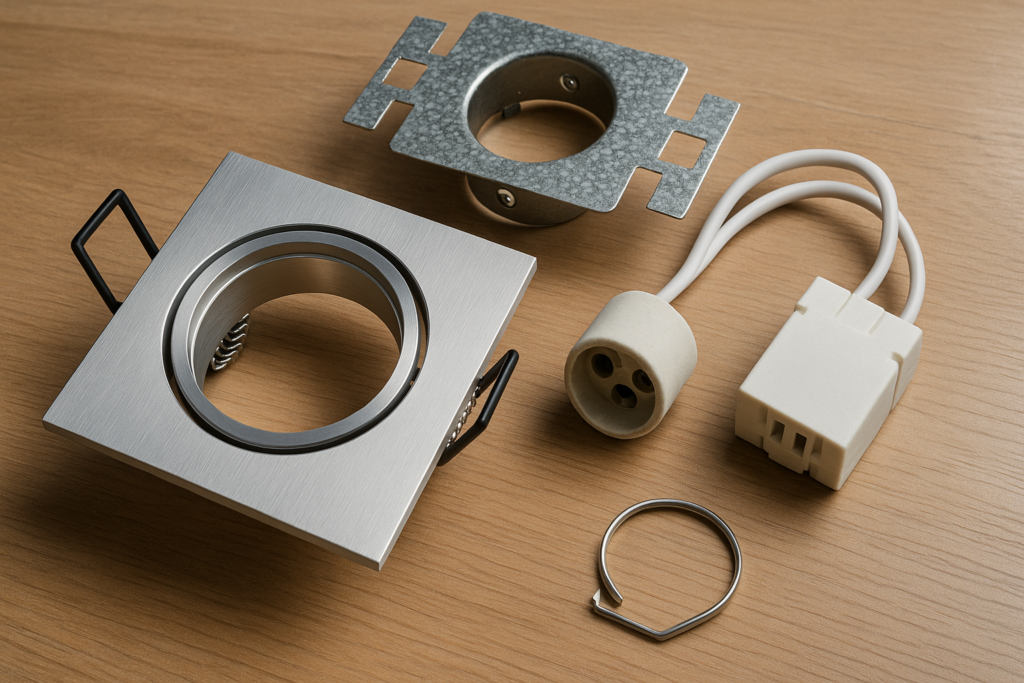

Componenti e materiali della struttura porta faretto

Quando si parla di “struttura porta faretto da incasso quadro moderno” si intende l’insieme di elementi che ospitano la sorgente luminosa LED e la integrano nel soffitto. I principali componenti sono:

• Cornice o anello quadrato: parte visibile, in alluminio o tecnopolimero, finitura verniciata, anodizzata o satinata. Lo spessore sottile (ultra-slim) e i bordi microfilo migliorano l’effetto “a filo soffitto”.
• Corpo incasso: struttura che alloggia la lampadina o il modulo LED. Può essere fisso o orientabile (tilt 15–30°). Le versioni “deep recessed” arretrano la sorgente per ridurre l’abbagliamento.
• Portalampada: attacco GU10 (230 V) o MR16/GU5.3 (12 V con driver). Per i moduli COB con alimentatore esterno serve un driver dedicato.
• Molle di fissaggio: fissano il porta faretto al cartongesso. Per muratura si impiega una controcassa da predisporre.
• Cablaggio e morsetti: cavo 3×1,5 mm² e morsetti a molla certificati (ad es. 450 V). Se la cornice è metallica, prevedere il conduttore di terra.

Sulla qualità incidono i materiali (alluminio pressofuso dissipante, vernici resistenti ai raggi UV e all’ingiallimento), le tolleranze costruttive e i test di sicurezza (conformità EN 60598, prova filo incandescente 650–850 °C per parti plastiche, marcatura CE). Un buon porta faretto square moderno dissipa correttamente il calore dei LED e mantiene stabile il colore nel tempo.

Potrebbe interessarti anche

Guida alla compatibilità delle serie Living: come scegliere materiali e dispositivi elettrici compatibili per l’impianto di casaGuida pratica alla scelta e all’uso del saldatore per micro componenti nell’elettronica domesticaCome scegliere e programmare un telecomando universale per TV Smart e tradizionali: guida per modelli Samsung, LG, Sony, Philips e PanasonicGuida completa alle telecamere per la sicurezza domestica: tipologie, installazione e consigli pratici

Criteri di scelta: cosa valutare prima dell’acquisto

Per evitare resi e lavori aggiuntivi, verificare in anticipo questi aspetti tecnici:

• Dimensioni e foro: per quadri da 85–95 mm di lato il foro utile varia spesso tra 68 e 75 mm (tondo) oppure 72×72 mm (quadrato). Controllare scheda tecnica: scostamenti di 2–3 mm fanno la differenza in posa.
• Profondità d’incasso: considerare lo spazio per portalampada/driver e per la ventilazione. In genere servono 70–110 mm liberi dietro il cartongesso.
• Orientabilità e antiabbagliamento: fissi per luce uniforme, orientabili per evidenziare pareti o piani di lavoro. L’ottica arretrata e gli anelli “black anti-glare” abbattono l’UGR.
• Grado di protezione IP: IP20 per ambienti asciutti; IP44 in zone umide; IP65 consigliato sopra doccia/vasca (CEI 64-8 Sez. 701: in zona 1 almeno IPX4, IPX5 con getti d’acqua).
• Classe di isolamento: Classe I (metallo, richiede terra) o Classe II (doppio isolamento). La scelta impatta il cablaggio.
• Sorgente e alimentazione: GU10 a 230 V semplifica l’impianto; MR16 a 12 V con driver SELV riduce le dispersioni in zone particolari ma complica gli ingombri. Verificare compatibilità con dimmer (meglio trailing-edge/RC per LED).
• Qualità della luce: potenza 5–8 W LED per sostituire una 50 W alogena, flusso 400–700 lm, CRI ≥90 per resa colori naturale, temperatura 2700–4000 K in base all’ambiente. Angolo 36–60° per usi generali.
• Finitura: bianco RAL 9003/9016, nero opaco, nichel spazzolato. In cucine e corridoi soggetti a sporco prediligo finiture opache antimpronta.
• Certificazioni e marcature: CE, ENEC ove presente, dati fotometrici dichiarati. Diffidare di prodotti senza scheda tecnica completa.

Consiglio pratico: pianificare le interdistanze prima dell’acquisto. Per soffitti 2,7 m, una spaziatura tra 0,8 e 1,2 m offre uniformità, da calibrare in base a flusso e angolo del fascio.

Installazione su cartongesso: procedura professionale

La posa su cartongesso è la più rapida, ma richiede precisione.

1. Predisposizione impianto: portare linea 230 V con cavo 3×1,5 mm² su corrugato, preferibilmente con cassette d’ispezione. Distribuire i punti in parallelo con morsetti a innesto.
2. Tracciatura e taglio: segnare gli assi per mantenere l’allineamento. Forare con sega a tazza del diametro prescritto; per fori quadri, usare dima e cutter da cartongesso, poi rifinire con raspa.
3. Verifiche di spazio: controllare che dietro al pannello non ci siano profili metallici, travetti o isolanti a contatto. Mantenere 30–50 mm liberi intorno al faretto per ventilazione.
4. Cablaggio: collegare fase, neutro e terra (se Classe I) al portalampada GU10 con morsetti certificati. Per MR16 installare il driver in posizione aerata e accessibile.
5. Inserimento struttura: comprimere le molle ed inserire il porta faretto nel foro, facendo appoggiare la cornice al filo soffitto senza forzare.
6. Test: accendere e verificare eventuale sfarfallio (dimmer non compatibile) o surriscaldamenti. Tenere acceso 15–20 minuti come prova termica.

Se è presente coibentazione continua, utilizzare cappellotti termoventilati certificati per evitare il contatto diretto dell’isolante con il retro del faretto.

Installazione su muratura e laterizio: quando serve la controcassa

Nei soffitti in muratura consiglio una controcassa portafaretto predisposta in fase di intonaco.

• Scasso e fissaggio: creare l’alloggiamento e inserire la cassa d’incasso, allineandola a quota finita del soffitto.
• Passaggio cavi: introdurre il corrugato con anello di tenuta. Sigillare contro polvere e malta.
• Rifiniture: intonacare a filo bordo cassa. In fase finale, inserire il porta faretto con molle o viti, a seconda del sistema.

La controcassa garantisce spazio tecnico, aerazione e stabilità nel tempo, oltre a facilitare la manutenzione.

Errori da evitare e riferimenti normativi

• Coprire i faretti con isolante: riduce la vita dei LED e può creare rischio. Usare cappellotti certificati o lasciare intercapedine.
• Driver “annegati”: gli alimentatori vanno posati in volume aerato e ispezionabile, non murati.
• Morsetti improvvisati: banditi nastro e giunzioni volanti. Usare morsetti a molla o a vite certificati, dimensionati per la sezione di cavo.
• Dimmer errato: scegliere dimmer LED compatibili (trailing-edge/RC) e verificare il carico minimo. Evitare di miscelare GU10 dimmerabili e non dimmerabili sulla stessa linea.
• IP inadeguato in bagno: rispettare CEI 64-8 Sez. 701. In zona 1 IPX4 (o IPX5 con getti), altezza finita 2,25 m.
• Mancata messa a terra: con cornici metalliche di Classe I il PE è obbligatorio.

Ricordo che gli impianti elettrici domestici sono regolati dal D.M. 37/08: per nuove installazioni e modifiche serve impresa abilitata e Dichiarazione di Conformità. La progettazione e l’esecuzione devono aderire alla Norma CEI 64-8 e alle norme di prodotto EN 60598 per apparecchi di illuminazione.

Vantaggi dei portalampada quadri moderni

• Design pulito: la squadratura disegna linee contemporanee e si integra bene con tagli luce e controsoffitti modulari.
• Comfort visivo: con ottiche arretrate e finiture dark-light si riduce l’abbagliamento, migliorando la qualità percettiva degli ambienti.
• Efficienza: LED 6–8 W sostituiscono alogene da 50 W con un risparmio fino all’85%. Minori costi di esercizio e meno calore in ambiente.
• Flessibilità: versioni fisse/orientabili, IP20–IP65, finiture multiple, CRI ≥90 e CCT selezionabile coprono dalla zona living alla doccia.
• Manutenzione semplice: con attacco GU10 la sostituzione è immediata; per moduli COB scegliete driver accessibili.

Integrazione con domotica e controllo smart

Nei miei lavori prevedo spesso il controllo scenari: con portalampada da incasso quadri potete usare lampade GU10 smart (Zigbee, Wi‑Fi, Thread) oppure moduli dimmer in quadro o scatola di derivazione.

• Dimmer in quadro: relè/dimmer compatibili LED (taglio di fase RC) con pulsanti a bassa corrente. Gestione centralizzata e scenari.
• Lampade smart: soluzione plug&play, utile in retrofit, ma valutare copertura rete e protocolli (Zigbee/Thread meglio del solo Wi‑Fi).
• Driver DALI/Casambi: per moduli LED a corrente costante, consentono regolazione fine e gruppi. Richiedono cablaggi e programmazione dedicati.

Indipendentemente dalla soluzione, curate la compatibilità elettrica e termica: un controllo mal abbinato provoca sfarfallii, rumorosità o riduce la vita dei LED.

Checklist rapida prima di ordinare

• Foro e profondità disponibili misurati su soffitto finito.
• Scelta tra GU10 230 V o MR16/driver in base agli spazi e alla zona d’installazione.
• IP coerente con ambiente (bagno, esterno coperto, interno asciutto).
• Finitura e antiriflesso in linea con arredi e comfort visivo.
• Compatibilità con dimmer/domotica prevista.
• Documentazione tecnica: scheda, marcatura CE, dati fotometrici.

Quando chiamare un professionista

Se servono nuove linee, punti luce in zona bagno o tagli in controsoffitto con coibentazione, affidatevi a un installatore abilitato. Vi garantirà dimensionamenti corretti, sicurezza e D.M. 37/08 a posto. La spesa si ripaga in affidabilità e assenza di problemi futuri.

Conclusione operativa: progettate layout e fori dopo aver scelto modello e ottica, tenete liberi gli spazi di ventilazione e rispettate CEI 64-8. Con questi accorgimenti, la struttura porta faretto da incasso quadro moderno diventa un alleato per luce pulita, efficiente e durevole in tutta la casa.
