Come funziona un relè passo-passo e perché scegliere la serie Finder 27 Evo per i tuoi impianti elettrici

Gestire una o più lampade da diversi punti con pulsanti è una delle richieste più ricorrenti nei cantieri domestici. In questi casi, il relè passo-passo (o relè ad impulsi) è la soluzione semplice, affidabile e longeva. Negli ultimi anni ho installato spesso la serie Finder 27 Evo: una famiglia di dispositivi che ha reso ancora più pulito il cablaggio e più robusto il comando dell’illuminazione, anche con carichi LED difficili.

Cos’è un relè passo-passo e perché è diverso da un deviatore

Il relè passo-passo è un commutatore elettromeccanico a scatto: ogni impulso elettrico ricevuto dal suo circuito di comando cambia lo stato dei contatti di uscita (acceso/spento), e la posizione resta memorizzata meccanicamente fino all’impulso successivo. È la soluzione moderna ai vecchi circuiti con deviatori e invertitori: invece di portare tanti cavi di incrocio tra le scatole, si portano semplicemente dei pulsanti messi in parallelo.

Vantaggi pratici:

Potrebbe interessarti anche

Come scegliere e installare un faretto da incasso in gesso con vetro: vantaggi, consigli e idee per l’illuminazione della casaPlacca 3 Posti Black Nickel: Caratteristiche, Vantaggi e Idee d’Arredo per Impianti Elettrici ModerniGuida completa ai kit antifurto 4G: funzioni, componenti e vantaggi per la sicurezza domesticaCome funziona e come si installa il termostato smart Bticino Smarther2: guida completa per la tua casa intelligente

• cablaggio più snello e modulare (pulsanti in parallelo, quadro ordinato);
• flessibilità: aggiungere un punto di comando richiede solo un nuovo pulsante in parallelo;
• affidabilità: la commutazione è bistabile, quindi non dipende dalla presenza continua del comando;
• integrazione: il comando può arrivare da pulsanti, contatti a secco di centraline, moduli domotici.

A differenza dei deviatori, qui il “cervello” è nel quadro (o in una scatola di derivazione). Questo consente di centralizzare, diagnosticare e manutenere l’impianto con meno interventi sulle linee a parete.

Schema di collegamento: come si usa in pratica

Lo schema base è semplice: l’alimentazione del relè va ai morsetti A1-A2 (in AC, fase e neutro; in bassa tensione, + e -). I pulsanti sono tutti in parallelo e, premendoli, inviano un impulso al morsetto di comando del relè. L’uscita di potenza del relè (i contatti) alimenta il circuito luce.

Consigli di cablaggio che adotto sul campo:

• pulsanti retroilluminati: possono generare microcorrenti e falsi scatti; preferire modelli appositi per circuiti a impulsi o prevedere l’opportuna soppressione secondo le istruzioni del costruttore;
• LED e driver: l’inrush (corrente di spunto) può essere alto; dimensionare il relè in base alla potenza reale e all’inrush dichiarato dei corpi illuminanti;
• sezioni dei cavi: per l’illuminazione domestica 1,5 mm² è lo standard; buona pratica proteggere con magnetotermico da 10 A, salvo diverse prescrizioni del progetto;
• messa in servizio: testare ogni linea con la leva di comando manuale (se presente), così si verifica subito il cablaggio prima di chiudere il quadro.

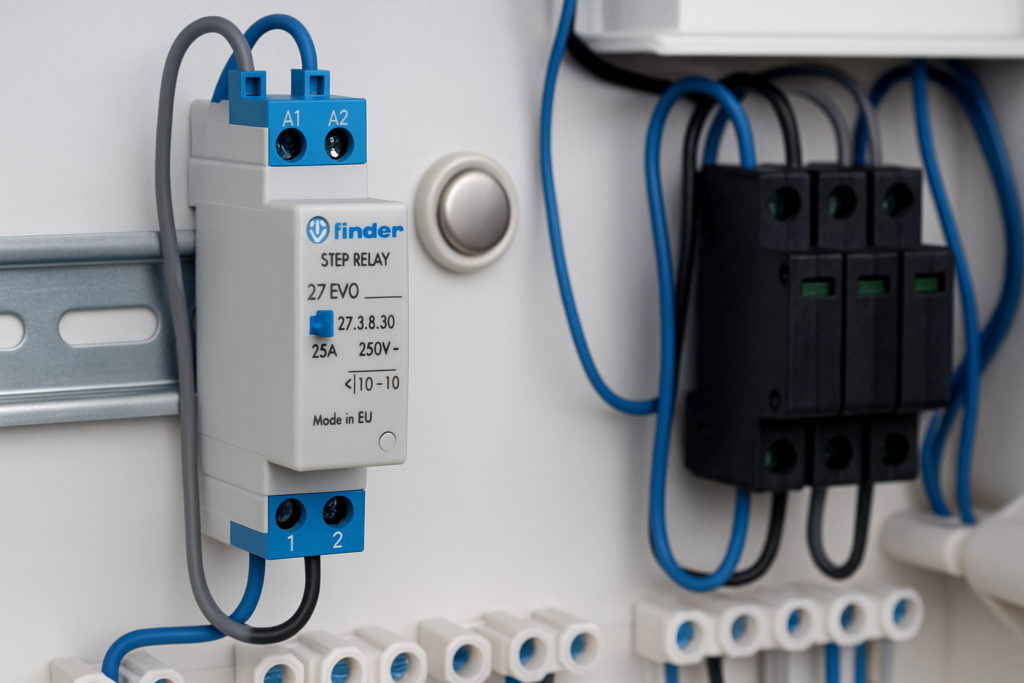

Finder 27 Evo: cosa offre in più

La serie 27 Evo di Finder è una generazione evoluta di relè passo-passo pensata proprio per impianti residenziali e piccoli terziari. Dal punto di vista dell’installatore, i vantaggi concreti sono:

• contatti dimensionati per carichi misti, inclusi LED; il valore nominale in AC-1 è elevato e, a parità di ingombro, regge meglio le sollecitazioni tipiche dei driver elettronici;
• modularità su guida DIN 35 mm con larghezze ridotte (un aiuto quando lo spazio nel quadro non basta mai);
• versioni a 230 V AC e in bassa tensione (12/24 V AC/DC) per integrazione su sistemi di domotica e allarmi che forniscono un contatto pulito;
• indicatore di stato meccanico e leva frontale di test, utilissimi in fase di collaudo e manutenzione;
• ingresso di comando centralizzato dedicato su modelli selezionati: consente funzioni “tutto acceso/tutto spento” senza logiche esterne complesse.

Nel quotidiano significa interventi più rapidi, meno ritorni in cantiere e una maggiore tolleranza ai “capricci” dei LED domestici. Un impianto scale condominiale, un corridoio lungo, un garage o un giardino con più punti di accesso sono scenari dove la 27 Evo si comporta in modo affidabile.

Decodificare le sigle: focus sul codice 27258230

Molti mi chiedono cosa significhi una sigla come “27258230”, spesso cercata online come “rele ad impulsi passo passo commutatore finder serie 27 evo 27258230”. In Finder i codici sono strutturati per identificare serie, variante e tensione di alimentazione. Senza scendere in dettagli proprietari, è utile sapere che:

• 27 indica la famiglia (relè passo-passo);
• il numero successivo identifica la variante (numero di poli, tipo di contatti, funzioni come il comando centralizzato);
• l’“8” comunemente rimanda alla versione per guida DIN 35 mm;
• “230” indica l’alimentazione 230 V AC.

Quindi, per esempio, una notazione del tipo 27.xx.8.230 è un relè passo-passo della serie 27 Evo per guida DIN, alimentato a 230 V AC; la variante “xx” definisce se il dispositivo è a 1 o 2 poli e se i contatti sono NO o scambio. Prima dell’acquisto, verificate sempre la scheda tecnica ufficiale per accertare: corrente nominale, potenza massima LED indicata dal costruttore, numero di poli, presenza dell’ingresso di comando centralizzato.

Quando scegliere un 2 poli

Nell’impianto residenziale italiano la fase è il conduttore che va interrotto, ma in alcuni casi il doppio polo è preferibile:

• zone esterne o ambienti con umidità: sezionare anche il neutro aumenta la sicurezza in manutenzione e riduce correnti parassite;
• riqualificazioni con linee datate: staccare completamente il circuito luce evita ritorni indesiderati da derivazioni “creative”;
• richieste del committente: alcuni clienti vogliono un isolamento più netto in caso di guasto.

La serie 27 Evo comprende varianti a 1 e 2 poli: importante abbinare la scelta alla valutazione del rischio e al capitolato.

Integrazione con domotica e sicurezza

Il relè ad impulsi resta una risorsa anche in impianti smart. Spesso progetto così:

• modulo domotico con uscita a relè o transistor che fornisce il breve impulso al 27 Evo (in bassa tensione è ideale). In questo modo, se la domotica si ferma, l’illuminazione resta comandabile dai pulsanti standard;
• ingresso centralizzato del 27 Evo per “scena” tutto spento serale: lo collego a un’uscita dedicata della centrale antifurto o del gateway domotico, rispettando le distanze di isolamento tra SELV e 230 V;
• videosorveglianza e deterrenza: impulso temporizzato per accendere luci perimetrali quando una telecamera rileva movimento, mantenendo però il comando manuale dei pulsanti.

Questa architettura ibrida conserva la semplicità dell’impianto tradizionale e aggiunge funzioni evolute senza creare un single point of failure.

Criteri di scelta e errori da evitare

Da installatore ho visto ricorrere sempre gli stessi errori. Ecco come evitarli:

• sottovalutare l’inrush LED: non basta sommare i watt; serve consultare le schede dei corpi illuminanti. Se l’inrush è alto, valutare relè con capacità specifiche per LED o dispositivi limitatori;
• pulsanti illuminati collegati “a due fili”: le microcorrenti possono attivare il comando; usare accessori soppressori o pulsanti predisposti per step-relay;
• alimentazione sbagliata: scegliere il 230 V AC quando il comando arriva da una centrale a 24 V DC è un classico; se l’impianto prevede automazioni, preferire versioni in bassa tensione o isolare tramite contatto ausiliario;
• assenza di centralizzazione dove servirebbe: in case grandi o ville, prevedere fin dal progetto un ingresso “all off” semplifica la vita al cliente;
• mancanza di etichettatura: ogni relè in quadro va marcato con il locale servito e lo schema aggiornato; risparmia tempo a tutti in manutenzione.

Normativa e sicurezza

I relè ad impulsi rientrano nella famiglia degli apparecchi di comando per uso domestico e similare. I riferimenti di massima sono:

• CEI 64-8 per impianti elettrici utilizzatori in bassa tensione (dimensionamento linee, protezioni, sezioni);
• EN 60669-2-2 per interruttori a comando remoto (categoria a cui appartiene il passo-passo);
• marchiature CE e conformità RoHS del dispositivo.

Buone pratiche: usare morsetti adeguati alla sezione dei conduttori, rispettare le coppie di serraggio, garantire l’IP del quadro dove installato e verificare l’isolamento tra circuiti SELV e 230 V quando si integrano automazioni. In caso di ambienti umidi o all’esterno, valutare il sezionamento a 2 poli e protezioni differenziali adeguate.

Casi d’uso tipici

Dove utilizzo più spesso la serie 27 Evo:

• scale condominiali e corridoi lunghi: tanti pulsanti in parallelo, cablaggio pulito, affidabilità nel tempo;
• garage e cantine: funzione centralizzata per spegnimento generale quando si chiude;
• giardini e vialetti: più accessi, integrazione con sensori o timer crepuscolari a monte;
• open space e cucine living: comando da più lati senza incroci di cavi;
• case domotiche: combinazione con gateway o PLC per scenari, ma con fallback manuale sempre operativo.

Conclusioni operative

Se devi rinnovare l’illuminazione di casa o stai progettando un impianto ex novo, il relè passo-passo resta una scelta tecnicamente solida. La serie Finder 27 Evo offre varianti per ogni esigenza, dalla versione base a 1 polo fino ai modelli a 2 poli con comando centralizzato. Decodifica bene la sigla (per esempio, una dicitura come 27.xx.8.230 per l’alimentazione a 230 V), valuta i carichi LED reali e prevedi fin da subito la centralizzazione se la casa lo richiede.

In questo modo ottieni un impianto ordinato, scalabile e soprattutto rispettoso delle buone pratiche di sicurezza. E quando il cliente ti chiederà di aggiungere “un pulsante in più”, basteranno due fili e pochi minuti.
