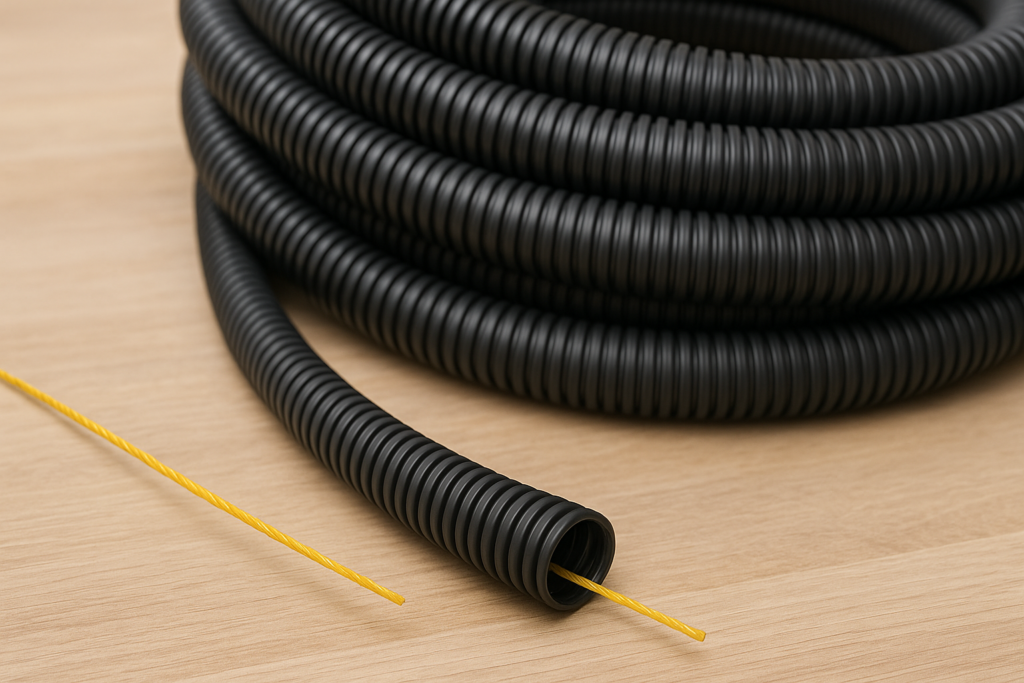

Tubo corrugato da 25mm con tirafilo: guida alla scelta e all’installazione per l’impianto elettrico di casa

In cantiere e nelle ristrutturazioni domestiche il corrugato da 25 mm con tirafilo è il mio “jolly”: abbastanza capiente per linee prese e dorsali luci, maneggevole in traccia, disponibile in bobine da 50 metri per coprire senza giunte un intero ambiente. In questa guida spiego come sceglierlo e posarlo in modo sicuro e duraturo, con i riferimenti alle norme e i trucchi da installatore che fanno la differenza.

Quando scegliere il 25 mm con tirafilo

Il diametro 25 mm è lo standard “tuttofare” nelle abitazioni quando servono più conduttori o si vuole mantenere margine per futuri upgrade. Alcuni casi tipici:

• Linee prese da 16 A e dorsali che alimentano più scatole in serie.
• Collegamenti a quadretti di zona o cassette di derivazione affollate.
• Predisposizioni per domotica e scenari luce, dove potrebbero aggiungersi bus o nuovi conduttori.
• Tratte medio-lunghe in cui il tirafilo integrato riduce tempi e sforzi di infilaggio.

La versione nera è di solito stabilizzata ai raggi UV: utile in esterno protetto, su terrazzi, sottogronda o in percorsi semiesterni non direttamente esposti a urti. In interno e sottotraccia va bene anche il classico arancione o grigio, purché conforme alle stesse specifiche meccaniche.

Potrebbe interessarti anche

Come scegliere e installare un faretto da incasso in gesso con vetro: vantaggi, consigli e idee per l’illuminazione della casaPlacca 3 Posti Black Nickel: Caratteristiche, Vantaggi e Idee d’Arredo per Impianti Elettrici ModerniGuida completa ai kit antifurto 4G: funzioni, componenti e vantaggi per la sicurezza domesticaCome funziona e come si installa il termostato smart Bticino Smarther2: guida completa per la tua casa intelligente

La bobina da 50 m è un buon compromesso per appartamenti medi: minimizza giunte e manicotti, facilita una posa continua dalla scatola di derivazione fino all’ultimo punto presa.

Norme e requisiti tecnici da conoscere

Per l’impianto elettrico domestico il riferimento generale è la Norma CEI 64-8. Le tubazioni corrugate ricadono nella famiglia CEI EN 61386 (in particolare la -22 per sistemi di tubazioni flessibili). In etichetta cercate sempre la conformità alla norma, la classe di resistenza meccanica e le prestazioni al fuoco.

• Resistenza alla compressione: scegliete almeno “medio” per tracce a parete; “pesante” sotto pavimento e massetti.
• Resistenza all’impatto: più è alta, più tollera colpi in cantiere senza schiacciarsi.
• Intervallo termico: per uso domestico tipico -5/+60 °C o migliore.
• Comportamento al fuoco: autoestinguente, non propagante la fiamma. Preferibile halogen-free in ambienti chiusi per ridurre fumi corrosivi in caso di incendio.

Alcuni accorgimenti di sicurezza dettati dalla CEI 64-8:

• Separazione dei circuiti: non miscelare nel medesimo tubo cavi di energia 230 V e cavi dati/SELV, a meno di rispettare le specifiche di isolamento o usare partizioni dedicate.
• Continuità: mantenere il tubo integro lungo il percorso; giunti e derivazioni solo in cassette accessibili.
• Raggio di curvatura: evitare curve strette che schiacciano i cavi. Tenete come regola pratica un raggio minimo pari a 6-8 volte il diametro esterno del cavo più grande.

Infine, ricordate il DM 37/08: gli impianti elettrici domestici devono essere realizzati da imprese abilitate. Se state predisponendo le tracce in autonomia, fate validare progetto e posa da un installatore qualificato.

Dimensionamento: quanti cavi entrano nel 25 mm?

Il 25 mm indica il diametro nominale esterno. Il diametro interno utile varia in base allo spessore, ma si attesta tipicamente intorno ai 19–20 mm nei prodotti di qualità. La regola di buon senso è non superare un fattore di riempimento del 30–40% della sezione interna, così da garantire ventilazione, facilità d’infilaggio e la possibilità di sostituzioni future.

Valori pratici che uso in cantiere (indicativi, perché dipendono dal diametro reale dei conduttori e dalle curve):

• Fino a 6 conduttori singoli da 2,5 mm² (energia) con guaina PVC/LSZH standard.
• 3–4 conduttori da 4 mm² più il conduttore di protezione da 2,5 o 4 mm².
• Un cavo multipolare 3G2,5 più 2 singoli da 1,5 per comando luce (se i raggi di curvatura sono comodi).

Se avete molte curve strette o tratti lunghi oltre 15–20 m con un’unica cassetta di traino, riducete il numero di conduttori o scegliete un 32 mm. Prevedere un 20–30% di spazio libero è una strategia che ripaga sempre, soprattutto se la casa è destinata a evolversi con domotica o ricarica di piccoli carichi smart.

Come scegliere il prodotto giusto

Non tutti i corrugati da 25 mm sono uguali. Ecco cosa verifico in fase d’acquisto:

• Conformità CEI EN 61386-22 e classe meccanica dichiarata (medio/pesante) in chiaro sull’etichetta.
• Materiale: PP/PE halogen-free per ambienti interni; PVC per usi generici; versione nera UV-stabilizzata per esterni protetti.
• Interno a basso attrito: superficie interna più liscia agevola l’infilaggio e riduce stress sui conduttori.
• Tirafilo integrato: preferisco il nylon intrecciato o acciaio rivestito con carico di rottura dichiarato (almeno 70–100 kg per lavori domestici complessi). Lunghezza bobina effettiva 50 m.
• Accessori compatibili: manicotti di giunzione, guarnizioni IP per cassette, riduzioni 25–20/32 per gestire cambi di sezione.

Se dovete passare sotto massetto, valutate il corrugato “pesante” e le protezioni aggiuntive nei punti di attraversamento. In giardino o aree soggette a compressione, preferite sistemi rigidi o doppia parete interrabile con cavidotti dedicati: il corrugato leggero non è pensato per carichi veicolari.

Installazione sottotraccia: il mio metodo passo passo

Per una posa pulita e senza sorprese:

1. Progettazione del percorso: linee verticali e orizzontali, evitando obliqui inutili. Limitate le curve: meglio due curve dolci che una a gomito secco.
2. Traccia: profondità e larghezza sufficienti a ospitare il 25 mm più 5–10 mm d’intonaco di copertura. Proteggete gli spigoli con apposite canaline o malte fibrorinforzate.
3. Fissaggio: staffe o graffe ogni 40–60 cm e sempre in prossimità delle curve. Evitate schiacciamenti. Pulite la sede da polvere e detriti.
4. Giunzioni: solo con manicotti compatibili e, se la zona è umida (bagni, cucine), sigillate con guarnizioni per impedire l’ingresso d’acqua nelle cassette.
5. Infilaggio: sfruttate il tirafilo. Legate i conduttori con nodo conico e nastro isolante liscio, lubrificati con gel/spray siliconico specifico. Tirate in modo progressivo, senza strappi.
6. Identificazione: marcate le estremità con etichette termoretraibili o pennarello indelebile, indicando circuito e destinazione. Vi farà risparmiare ore in collaudo e manutenzione.

In esterno protetto valgono regole simili, con in più l’attenzione all’ancoraggio a parete, ai raggi UV e ai passaggi nelle cassette stagne (IP55–IP66). Usate pressacavi e boccole per evitare ingressi d’acqua per capillarità.

Consigli pratici da installatore

• Tratti lunghi: ogni 10–12 m prevedete una cassetta di tiro se lo spazio lo consente. Facilita sia l’infilaggio sia futuri ampliamenti.
• Riduzioni: quando passate da 25 a 20 mm, fatelo in cassetta con riduzione dedicata. Evitate strozzature “artigianali”.
• Curvatura: se la curva è inevitabile, preriscaldate leggermente il tratto con pistola ad aria calda per addolcire il raggio senza pieghe vive (attenzione a non fondere il materiale).
• Riserva di tubo: lasciate 10–15 cm di corrugato in più in cassetta; tornerà utile per eventuali riassestamenti.

Errori comuni da evitare

• Mischiare cavi energia e dati nello stesso tubo senza rispettare le distanze o gli isolamenti richiesti.
• Riempire troppo il 25 mm: infilare “a forza” oggi significa non poter sostituire un conduttore domani.
• Curve a “S” in pochi centimetri: aumentano l’attrito e danneggiano le guaine. Meglio riprogettare il percorso.
• Giunzioni annegate nell’intonaco: ogni giunta deve essere accessibile in cassetta.
• Tagli imprecisi: usate cesoie o tronchesi a cricchetto per un taglio netto e perpendicolare; migliora l’innesto su cassette e manicotti.

Q&A veloci

Il corrugato nero da 25 mm è solo per esterno? No: è adatto anche in interno. La colorazione nera segnala spesso l’additivazione anti-UV, utile all’esterno protetto.

Quanti cavi 2,5 mm² posso infilare in un 25? In pratica fino a 6, ma dipende da raggi di curvatura e marca dei conduttori. Tenetevi sul 30–40% di riempimento e lasciate margine.

Il tirafilo integrato basta sempre? Per tratti complessi uso anche una sonda in vetroresina e lubrificante specifico: si risparmia tempo e si stressano meno i cavi.

Posso passare sotto massetto con il 25 leggero? Meglio un corrugato “pesante” o sistemi protetti. Il leggero rischia schiacciamenti durante i getti.

Quando passare al 32 mm

Scegliete il 32 mm se:

• Prevedete molti conduttori su tratte lunghe o con curve.
• Dovete predisporre futuri cavi di domotica/bus o linee dedicate a climatizzatori, tapparelle, luci dimmerabili con alimentatori separati.
• Volete garantire reale manutenibilità senza dover aprire nuove tracce.

In sintesi: il corrugato da 25 mm con tirafilo da 50 m è il compromesso ideale per gran parte degli impianti domestici. Scegliete prodotti conformi alle norme, calibrate il riempimento, curate i raggi di curvatura e la sigillatura delle cassette. È così che un dettaglio “nascosto” fa la differenza tra un impianto qualunque e un lavoro a regola d’arte, pronto a crescere con la casa.
