Come funziona un combinatore telefonico GSM per sistemi di allarme: guida al modello Hiltron TDX16

Quando si integra un sistema di allarme domestico con un canale di notifica affidabile, il combinatore telefonico GSM resta una soluzione concreta, economica e facile da installare. Nella pratica quotidiana, dove spesso non abbiamo una rete dati stabile o un collegamento IP certificato, un GSM dedicato fa la differenza: avvisa subito via chiamata o SMS in caso di intrusione, mancanza rete o allarmi tecnici. In questa guida spiego come funziona un combinatore GSM e come impostare in modo corretto un dispositivo 1 ingresso / 1 uscita, prendendo come riferimento il modello Hiltron TDX16, molto diffuso nelle installazioni residenziali essenziali.

A cosa serve un combinatore GSM in un impianto di allarme

Il combinatore GSM collega l’impianto alla rete cellulare e invia notifiche selezionabili (chiamate vocali, SMS o entrambi) quando si attiva un evento. È l’anello che porta l’allarme “fuori casa”. Negli impianti semplici o in case vacanza, è spesso il canale principale; negli impianti più evoluti, affianca un canale IP per ridondanza.

Funziona con una SIM dedicata, senza bisogno di internet. In base alla configurazione può:

Potrebbe interessarti anche

Come scegliere e installare un faretto da incasso in gesso con vetro: vantaggi, consigli e idee per l’illuminazione della casaPlacca 3 Posti Black Nickel: Caratteristiche, Vantaggi e Idee d’Arredo per Impianti Elettrici ModerniGuida completa ai kit antifurto 4G: funzioni, componenti e vantaggi per la sicurezza domesticaCome funziona e come si installa il termostato smart Bticino Smarther2: guida completa per la tua casa intelligente

• Chiamare numeri preimpostati riproducendo un messaggio vocale o utilizzando il servizio CLIP;
• Inviare SMS testuali con il dettaglio dell’evento;
• Ricevere comandi remoti (ad esempio per attivare un’uscita o silenziare una sirena ausiliaria);
• Segnalare guasti come mancanza rete 230 V, tamper o batteria scarica se collegato alle relative uscite della centrale.

Rispetto a una notifica via app, un GSM non dipende dal router di casa, ed è spesso più robusto in contesti con ADSL instabile. Di contro, è essenziale scegliere la SIM e l’operatore con copertura 2G/4G adeguata nella zona d’installazione.

Hiltron TDX16: architettura 1 IN / 1 OUT e logica di base

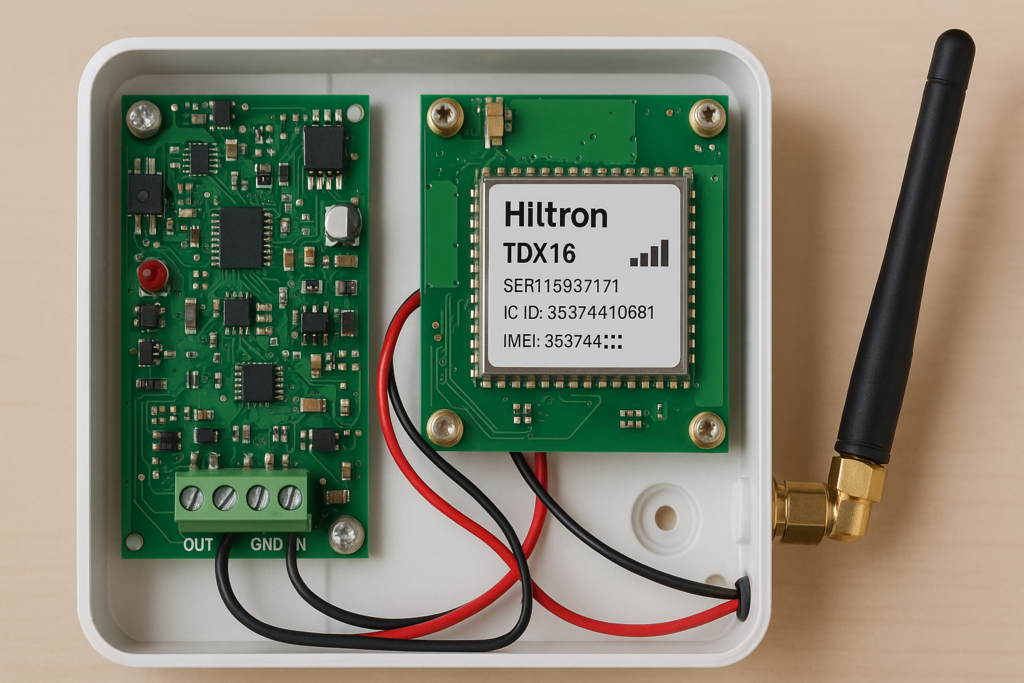

Il TDX16 è un combinatore GSM con impostazione minimal: un ingresso di allarme e un’uscita comandabile. Questa semplicità è un vantaggio nelle retrofit e nei piccoli impianti. L’ingresso può essere collegato alla centrale (uscita allarme, guasto, tamper) o direttamente a un contatto pulito. L’uscita, tipicamente open collector o relè a bassa potenza a seconda della versione, serve per un comando remoto: ad esempio riarmo, attivazione di una sirena supplementare, apertura cancello di emergenza o abilitazione luci per verifica visiva.

La programmazione avviene normalmente via SMS con una password di servizio, e permette di impostare numeri destinatari, testi dei messaggi, logica dell’ingresso (NC/NO), tempi e modalità di chiamata. In molte installazioni, l’uso più pratico è:

• Ingresso IN collegato all’uscita allarme intrusione della centrale;
• Uscita OUT riservata a un comando di servizio temporizzato (luci scala, reset, esclusione ausiliaria);
• Invio SMS a una lista di 3-5 numeri e, in alternativa, una chiamata con identificazione.

Il TDX16 lavora con alimentazione 12 Vcc tipica dell’antifurto. Va previsto l’assorbimento di picco durante la trasmissione GSM e un cablaggio ordinato verso antenna e centrale. Non richiede rete dati né configurazioni APN quando usato solo per SMS e chiamate vocali.

Scelta della SIM, rete e antenna: ciò che conta davvero

La SIM è il “carburante” del combinatore. In ambito residenziale consiglio SIM M2M/IoT o piani ricaricabili con blocco dei servizi a valore aggiunto e credito monitorato. La disattivazione del PIN è obbligatoria per l’avvio automatico del modulo.

In Italia il 3G è stato dismesso; molti combinatori lavorano in 2G. Verificate che l’operatore garantisca copertura 2G stabile nell’area (TIM e Vodafone mantengono 2G, WindTre valuta localmente). Se il TDX16 del vostro lotto supporta anche 4G per SMS/voce (CSFB), è un vantaggio, ma non va dato per scontato: controllate la scheda tecnica.

L’antenna va posizionata lontano da masse metalliche e quadri pieni, preferibilmente in alto e vicino a una finestra. Le antenne magnetiche su lamiera schermano: meglio fissaggio su superficie plastica o parete, con cavetto coassiale più corto possibile. In zone critiche si può usare un’antenna esterna a guadagno moderato con cavo a bassa perdita.

Collegamenti elettrici e messa in servizio

Prima di cablare, scollegate l’alimentazione della centrale e verificate l’assenza di tensione sui morsetti. Usate cavo a doppino per segnali e sezione adeguata per 12 Vcc. Consiglio di passare il positivo su linea protetta e, se necessario, un microinterruttore tamper sul contenitore del combinatore.

Schema tipico:

• Alimentazione: +12 V e GND dalla centrale, con fusibile o protezione PTC e collegamento alla batteria tampone della centrale per garantire continuità;
• Ingresso IN: collegato a contatto pulito NO/NC della centrale (uscita “ALLARME” o “SIRENA LOGICA”). Impostare via programmazione la logica corretta (apertura/chiusura) e l’eventuale ritardo antirimbalzo;
• Uscita OUT: verso il carico consentito dal TDX16 (controllare se è relè o open collector). Se pilota una bobina di relè esterna, aggiungere diodo in antiparallelo;
• Antenna: connettere con cura il connettore, senza piegare il coassiale a raggio stretto.

Inserite la SIM con PIN disabilitato, accendete il dispositivo e attendete l’aggancio rete. Un LED di stato (tipicamente lampeggio lento/rapido) indica registrazione e trasmissione; consultate la legenda del vostro esemplare.

Programmazione base via SMS e test funzionali

La logica classica dei combinatori Hiltron prevede una password (di fabbrica, da cambiare subito) e comandi testuali semplici. La sintassi esatta varia per revisione firmware, ma lo schema tipico è:

• Impostazione numeri: comando per aggiungere/eliminare fino a un certo numero di destinatari;
• Testi SMS: definizione del messaggio associato all’ingresso;
• Modalità chiamata: attiva/disattiva chiamata vocale oltre all’SMS;
• Logica IN: NO/NC, ritardo attivazione, filtro impulsi;
• Controllo OUT: comando ON/OFF/temporizzato, eventuale conferma via SMS.

Esempio operativo generico: inviate un SMS dal vostro telefono con password e parametro per memorizzare il primo numero; replicate per i successivi. Definite quindi il testo “Allarme intrusione zona giorno” o una dicitura altrettanto chiara. Infine, abilitate l’uscita per comando remoto temporizzato (es. 3 s) così da evitare attivazioni permanenti errate.

Testing: scatenate l’ingresso in modo controllato (ponticello o uscita della centrale) e verificate la ricezione di SMS e chiamata su tutti i numeri. Provate poi il comando OUT con un SMS dedicato e verificate sul campo l’attivazione del carico. Registrate tempi di arrivo e eventuali ritardi di rete.

Consigli pratici, errori da evitare e riferimenti normativi

Dal lavoro sul campo, questi sono i punti che fanno la differenza:

• Copertura: prima dell’installazione definitiva, fate un test con telefono e stessa SIM all’interno del locale tecnico. Se il segnale è debole, prevedete antenna esterna;
• SIM: scegliete profili M2M o ricaricabili “pulite”, con blocco servizi a sovrapprezzo. Controllate credito e scadenze con promemoria mensile automatico;
• Alimentazione: usate alimentatore della centrale con adeguata riserva. Considerate il picco d’assorbimento in trasmissione; se la centrale è al limite, prevedete un alimentatore ausiliario 12 Vcc con batteria e collegamento comune massa;
• Protezione: inserite un fusibile rapido da 1 A sulla linea 12 V verso il combinatore. Cablaggio ordinato, ferma-cavo e identificazione morsetti;
• Antenna: evitate di schiacciarla dietro il metallo del quadro. Meglio un passacavo e fissaggio su parete interna libera;
• Messaggi chiari: usate testi univoci con indirizzo e zona. In emergenza, poche parole ma precise;
• Password: cambiate quella di default. Non lasciate comandi remoti con password banali;
• Registro eventi: fate screenshot o annotate i comandi inviati e le conferme ricevute; utile in caso di assistenza;
• Comandi OUT: preferite impulsi temporizzati per evitare stati bloccati non voluti;
• Manutenzione: test trimestrali di invio SMS e chiamate, controllo stato SIM e pulizia contatti antenna.

Norme di riferimento: per gli impianti antintrusione la CEI 79-3 indica criteri di progettazione ed esecuzione; per i sistemi di trasmissione allarmi, la EN 50136-1 definisce le classi ATS. Un combinatore GSM base come il TDX16 non sostituisce un ATS certificato quando si richiede un livello prestazionale formale (banche, siti critici). In ambito residenziale, resta comunque una soluzione efficace se ben installata e mantenuta.

Quando e come integrare il TDX16 in un sistema esistente

In retrofit su centrali datate prive di modulo IP, il TDX16 aggiunge un canale GSM affidabile senza toccare il cablaggio esistente: si prende l’uscita intrusione e la si porta all’ingresso. In impianti nuovi, lo si può usare come backup: evento principale via app/IP, ridondanza via SMS.

La logica 1 ingresso / 1 uscita impone scelte: se dovete distinguere più eventi (intrusione, mancanza rete, allagamento), serve una centrale con uscite separate e un combinatore multi-ingresso, oppure si codifica l’evento via testo della centrale e si invia come unico trigger. Valutate sempre le priorità con l’utente finale.

Checklist rapida di installazione

• Verifica copertura 2G/4G e scelta operatore;
• SIM con PIN disabilitato, credito attivo e servizi indesiderati bloccati;
• Alimentazione 12 Vcc protetta e collegata alla batteria tampone della centrale;
• Antenna posizionata in zona libera da schermature metalliche;
• Ingresso configurato correttamente (NO/NC) e testato a banco;
• Uscita configurata su impulso temporizzato con protezione del carico;
• Programmazione numeri e testi, cambio password di default;
• Test completo con report dei tempi di notifica;
• Promemoria manutenzione periodica e controllo SIM.

In sintesi, un combinatore GSM come l’Hiltron TDX16, se installato con criterio e con attenzione a copertura e alimentazione, offre una via semplice e robusta per ricevere avvisi di allarme dove conta davvero: sul telefono di chi può intervenire. Non sostituisce le piattaforme IP certificate quando richieste, ma nelle abitazioni e nelle seconde case è spesso la scelta più pragmatica. La chiave è una programmazione essenziale, messaggi chiari e test periodici: così l’avviso arriva sempre, senza sorprese.
